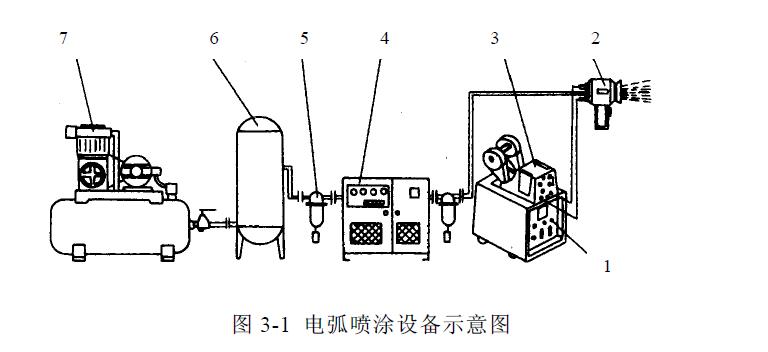

一、電弧噴涂實驗設備

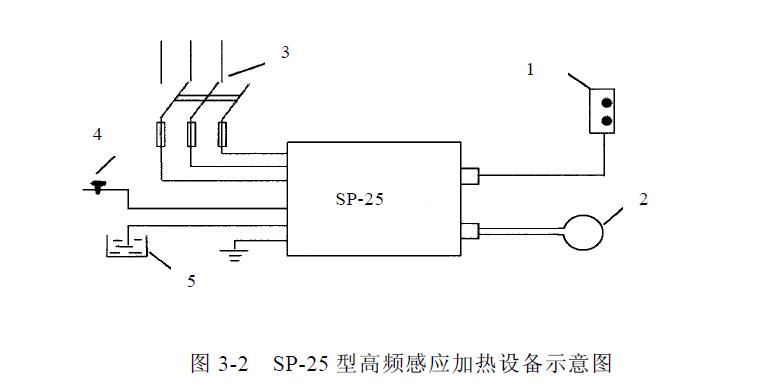

二、感應重熔實驗設備



三、微弧氧化設備


用XJG-05型大型金相顯微鏡觀察復合膜層的截面組織結構。由于陶瓷層較脆，砂紙磨時易崩落，而且鋁層較軟，容易堆邊，出現倒角，因此對試樣預先用配置好的環氧樹脂鑲嵌(100 g環氧樹脂+5~8 g乙二胺)。試樣鑲嵌完畢并固化之后，用砂紙逐級打磨，最后一道砂紙為1200#，而后用Cr2O3拋光液拋光至表面無劃痕，清洗干凈后用15%的NaOH溶液腐蝕，用酒精擦干，在顯微鏡下觀察。
用KYKY-2800型和JSM5800型掃描電子顯微鏡觀察陶瓷層的表面及截面形貌。陶瓷層不導電，所以在觀察前對試樣表面進行了噴鋁或者噴金處理。觀察截面形貌的試樣，其磨制至拋光過程同金相顯微鏡試樣的制備，然后用15%的NaOH溶液深腐蝕，然后將試樣截面進行噴鋁或者噴金處理，在掃描電鏡下進行觀察。并使用掃描電子顯微鏡配置的能譜儀進行成分的點分析和線掃描，研究膜層內部各個元素的分布。用日本理學D/MAX-rB型X-ray衍射儀進行X射線衍射分析。衍射條件為：陽極選用銅靶，掃描速度為2°/min，電子加速電壓為40 kV，電流為60 mA。試樣尺寸小于18×20 mm。（正航儀器編輯，未完待續）http://www.voice-trip.com
